Krmiljenja

Krmiljenje za biološke čistilne naprave (ČN) od 5 do 20 PE

  • Vgrajeno v ohišje iz plastike z IP65. Zgrajeno na osnovi standardnega PLC krmilnika.
  • Možnost reprogramiranja!
  • Krmiljenje deluje na uro realnega časa. Cikli se periodično ponavljajo na vsakih 8 ur.

Varianta 1:
PLC s štirimi izhodi (puhalo + 3 črpalke ali ventil s tremi izhodi)

Varianta 2:
PLC z 8 izhodi (puhalo + 4 črpalke ali ventil s štirimi izhodi)

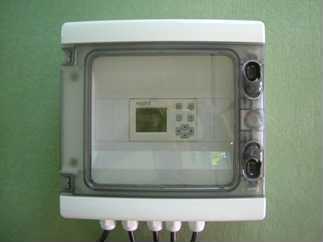

PLC_varianta_1



Krmiljenje za biološke čistilne naprave (ČN) od 30 do 100 PE

  • Vgrajeno v ohišje iz plastike z IP65. Zgrajeno na osnovi standardnega PLC krmilnika.
  • Možnost reprogramiranja!
  • Krmiljenje deluje na uro realnega časa. Cikli se periodično ponavljajo. Možnost prilagoditev časov na zahteve kupca.
  • Vgrajena zaščita za zemeljski stik in glavno stikalo.

Vključena oprema:

  • Eno ali dve puhali
  • Dve ali tri črpalke
  • Dve ali tri plovna stikala (za MAX nivo, MIN nivo in varčni režim)

Opcija: vgradnja stikala za vsiljen varčni režim (ali režim med dopusti)

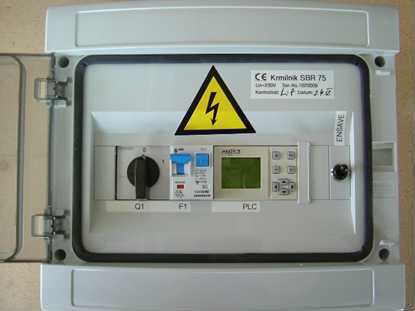

Krmilnik_30_do_100_PE



Krmiljenje za ČN od 150 do 500 PE

Nivo – LS Do FP Ura Log Alarmi GPRS
SBR – S *1 *2 *3 *4 *5 *6 *7

*1 – Nivo – LS (= linearni senzor nivoja) – javlja nivo vode na ± 1 cm natančno. Na osnovi tega podatka se aktivirata črpalki P1 in P2 ter tudi varčni režim delovanja.

*2 – DO (angl. dissolved oxygen) = sonda za raztopljeni kisik – nastavljiva spodnja in zgornja meja (vklop in izklop puhala).

*3 – FP = frekvenčni pretvornik – omogoča optimalno rabo energije. FP omogoča precejšnje zmanjšanje porabe energije in daljšo življenjsko dobo puhala. Omogoča optimalno nastavitev jakosti delovanja puhala. *4 in *5 – Ura in Log = zgodovina dogodkov – »analogni« dogodki (vrednost raztopljenega kisika, temperatura, nivo,…) se beležijo periodično; perioda je nastavljiva (tip. = 15 minut); »digitalni« dogodki (=ON/OFF črpalk, puhala) se beležijo s časovno značko – tako lahko zelo natančno sledimo delovanju in na osnovi tega ugotovimo, kako je z raztopljenim kisikom, koliko je dotoka, koliko ciklov je MČN delovala v varčnem režimu,… Zgodovina dogodkov se periodično prenaša na strežnik, kjer se tudi shranjuje. Vsi ti podatki so preko SQL baze dostopni za SCADA sisteme.

*6 – Alarmi – na e-mail v primeru nezaželenih dogodkov npr. aktiviranja zaščitnih stikal za diferenčni tok in posledično nedelovanja črpalk, napake na frekvenčnem pretvorniku,…

*7 – GPRS – prenos podatkov, povezava na strežnik, alarmi. Omogoča dostop do podatkov o:

  • Statusu naprave, trenutnem stanju vseh črpalk in puhala, nivoju vode, vrednosti raztopljenega kisika, temperaturi vode v BS, zgodovini dogodkov, uri realnega časa
  • Potrebno je skleniti pogodbo z mesečno naročnino za gostovanje na strežniku, prenos podatkov in pošiljanje e-pošte.

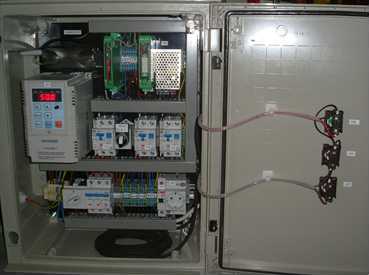

Krmilnik_150_do_500_PE

Slika omarice s krmiljenjem SBR-S



Tehnični podatki za krmiljenje SBR-S

Priklop na omrežje

Presek vodnikov Min. 4 x 2,5 □, maks. 4 x 4 □
Predpisana varovalka 3 x 16 A, počasna
Napajalna napetost 3×230/400 V, +10, -15%
Frekvenca 50 Hz ± 2%
Moč puhala (max.) 3 kW
Zaščita za diferenčni tok In = 10A, Id = 0,03 A
Število črpalk (dotok, iztok, vračanje blata) 3
Max. moč črpalk 1,1 kW
Omara Poliester ojačen s steklenimi vlakni
Zunanje dimenzije omare (ŠxVxG) (tip.) 430 x 500 x 200 mm
Stopnja zaščite IP65

Specifikacije GSM/GPRS modema

Quad band GSM 850/900/1800/1900
GPRS GPRS class B, class 10
SMS AT komande ETSI 07.05 & 07.07
Napajanje 10,8 do 31,2 Vdc
Poraba) tip. 0,5 A, max. 0,9 A
SIM kartica 3 V
Antena GSM dualband
Antena konektor SMB ali FME
Max. Dimenzije 115 x 52 x 26 mm
Povezljivost RS232, DB9F in RJ45

Specifikacije DO sonde

Merilno območje 0,00 do 20 mg/l
Resolucija 0,1 mg/l
Točnost ≤ 1% FS
Tip sonde Galvansko elektro-kemični

Specifikacije merjenja temperature (s Pt1000 – del DO sonde)

Merilno območje -10 do 125 st.C
Resolucija 0,1 st.C
Točnost 0,5 st.C

Specifikacije merjenja nivoja – LS

Merilno območje 0 do 2,5 m
Resolucija ± 0,01 m
Relativna točnost ≤ 0,5% FS

Ura realnega časa

Točnost < ±20 ppm pri 20 st.C
Sinhronizacija Daljinsko – Preko Internet aplikacije
Lokalno – preko PC
